萬華寧波高性能材料研究院實驗樓鋼結構深化展示

1、項目概況

本工程為萬華化學（寧波）有限公司開發，位于寧波市北侖區大榭島跨海大橋附近，西南側鄰濱海西路，東北側鄰信開路；總建筑面積41239.90㎡。包含實驗、廠房、辦公等功能，本次參與深化范圍為實驗樓幕墻結構及屋頂構架和旋轉樓梯部分，如下圖所示：

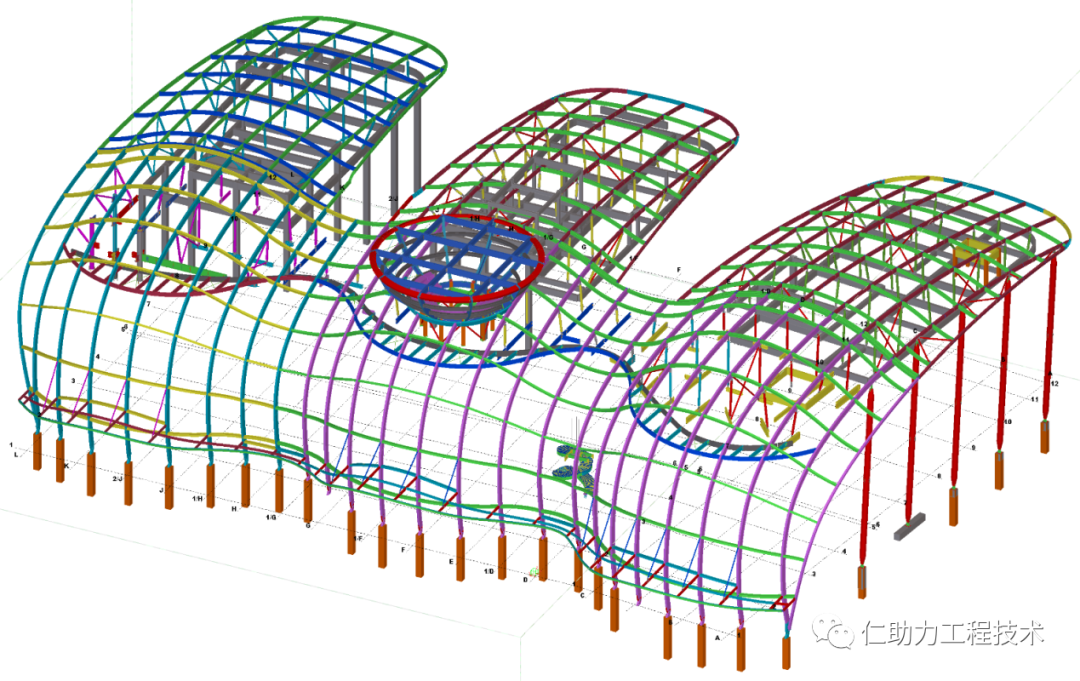

2、鋼結構深化依據

鋼結構深化是以甲方及設計單位提供的最新設計圖、變更單、答疑、會議紀要為依據，參照相關規范及圖集，結合項目工期計劃表及工作面劃分表，合理安排深化工作有序推進。

3、鋼結構深化難點重點

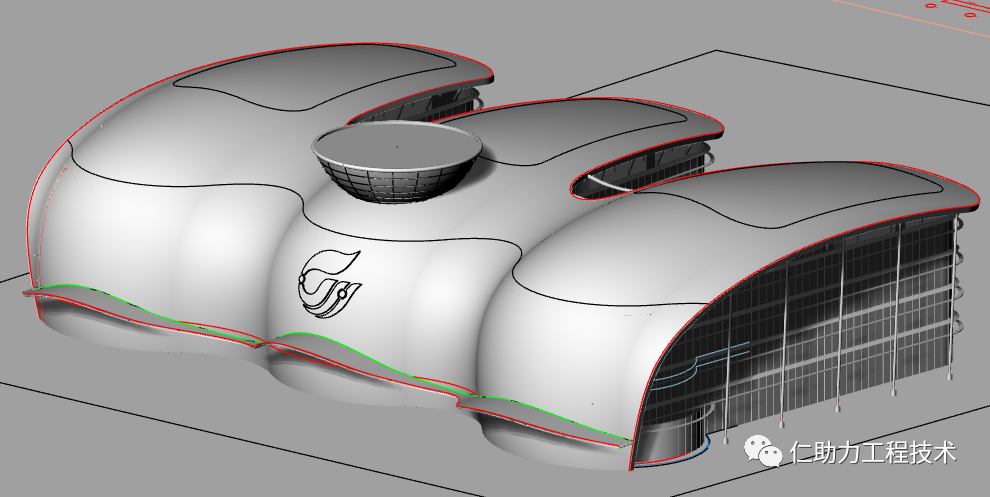

3.1結構形式新穎

本項目主次梁均為箱型梁按Rhino曲面放樣， 結構形式新穎，所有的箱型梁均為弧形梁，按單曲或者雙曲放樣，有一定的深化難度。

3.2深化需考慮加工可行性

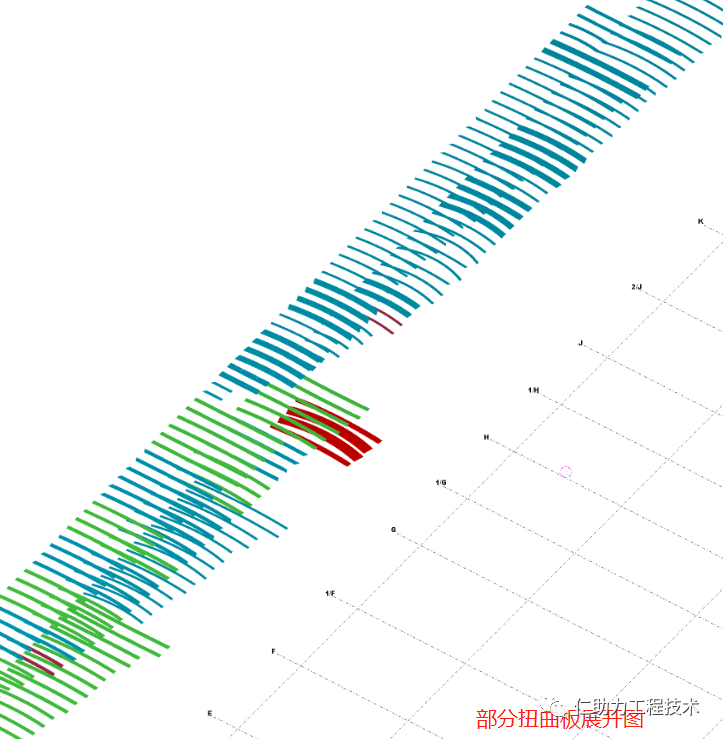

本項目出圖需確保圖紙可加工、易加工，為此深化過程中與設計單位、加工單位對鋼梁扭轉效果、連接節點形式、搖擺柱角度、曲線二維擬合、雙曲面展開等做了大量的溝通協調工作，助力加工單位順利加工。

3.3安裝定位要求高

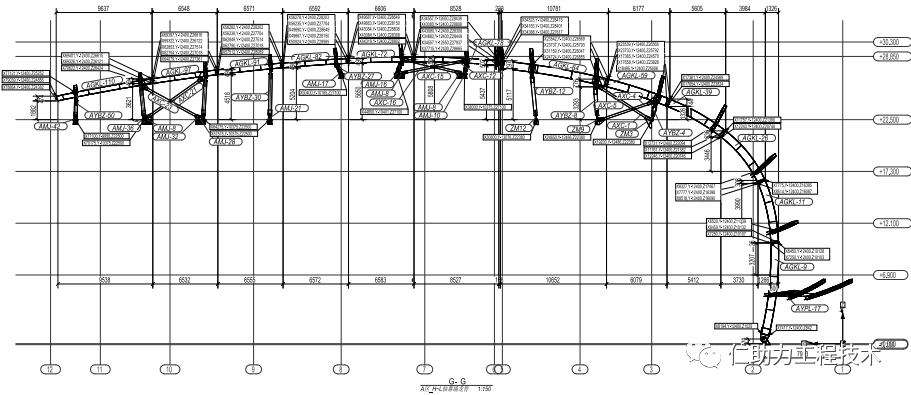

本項目在深化期間就考慮了施工定位要求，通過精確、清晰的坐標表示，助力施工單位高效施工。

4、創新

4.1 多軟件組合運用

本項目空間曲線造型較多，單獨運用一款深化軟件難以完成全部造型需求，深化過程中合理運用多款三維建模軟件交叉建模，確保項目有序推進。

4.2 編程在軟件協同中的運用

針對4.1中依然無法解決，或者人力難解決的部分，深化針對此項目開發了部分輔助插件，確保深化工作順利完成。

5、質量控制

5.1     模型質量

5.1.1   本項目鋼結構模型以最新設計圖、變更單、答疑、會議紀要為依據，參照相關規范及圖集，結合加工、施工單位構造分段要求進行深化建模。

5.1.2   根據經驗對項目各區域進行合理編號（A~D區），確保零件構件編號清晰明確，不沖突。

5.1.3   模型精度0.01mm，連接誤差控制在1mm以內，修正偏差控制在20mm以內，出圖前均進行嚴格的碰撞檢查、螺栓檢查及焊接檢查。

5.1.4   采用二次開發插件輔助建模，提高模型精度及質量。

5.2     圖紙質量

5.2.1   圖紙配置齊全滿足送審圖、深化圖要求（零件圖、構件圖、布置圖、目錄、清單等）。

5.2.2   圖紙標注清晰，美觀、不漏標、構件方向確保與拼裝方向一致。

5.2.3   圖簽、圖幅、材料表、螺栓表、構件位置表、圖名、圖號等圖紙要素布局合理。

6、成果、意義

鋼結構深化設計在過去的幾個月中，克服新冠疫情對深化工期的壓縮，積極復工復產，在有限的時間內發揮優勢，克服困難，持之以恒，助力項目施工平穩有序推進。

近年來，我國鋼結構建筑得到飛速發展，項目管理水平得到極大地提高。項目管理者對材料采購控制、施工工序控制、施工工期控制、施工精度控制和施工安全控制等方面要求越來越高；構件的工廠化生產，需要清晰的安裝加工圖紙；材料的市場采購與物流運輸，需要準確的材料清單；規模化的現場安裝，需要合理的安裝順序和供應清單；安裝的精度控制與預調，需要進行模擬仿真；施工過程的安全，需要進行深入驗算分析。在大中型鋼結構項目中，聘請專業的深化設計公司已逐漸成為主流，體現了現代化項目管理體系下的專業化分工要求。

在此感謝客戶的信賴與支持，祝愿項目順利竣工。
