建筑鋼結構分類展示

    建筑鋼結構的分類方式有很多，按結構類型分類有：門式剛架、鋼框架、桁架、網架、網殼、塔架、索膜結構、鋼混結構等，然實際工程中多按照項目的用途進行分類，下面結合公司近兩年參與的鋼結構詳圖深化項目按用途分類進行描述，便于大家直觀了解建筑鋼結構的用途及特點。

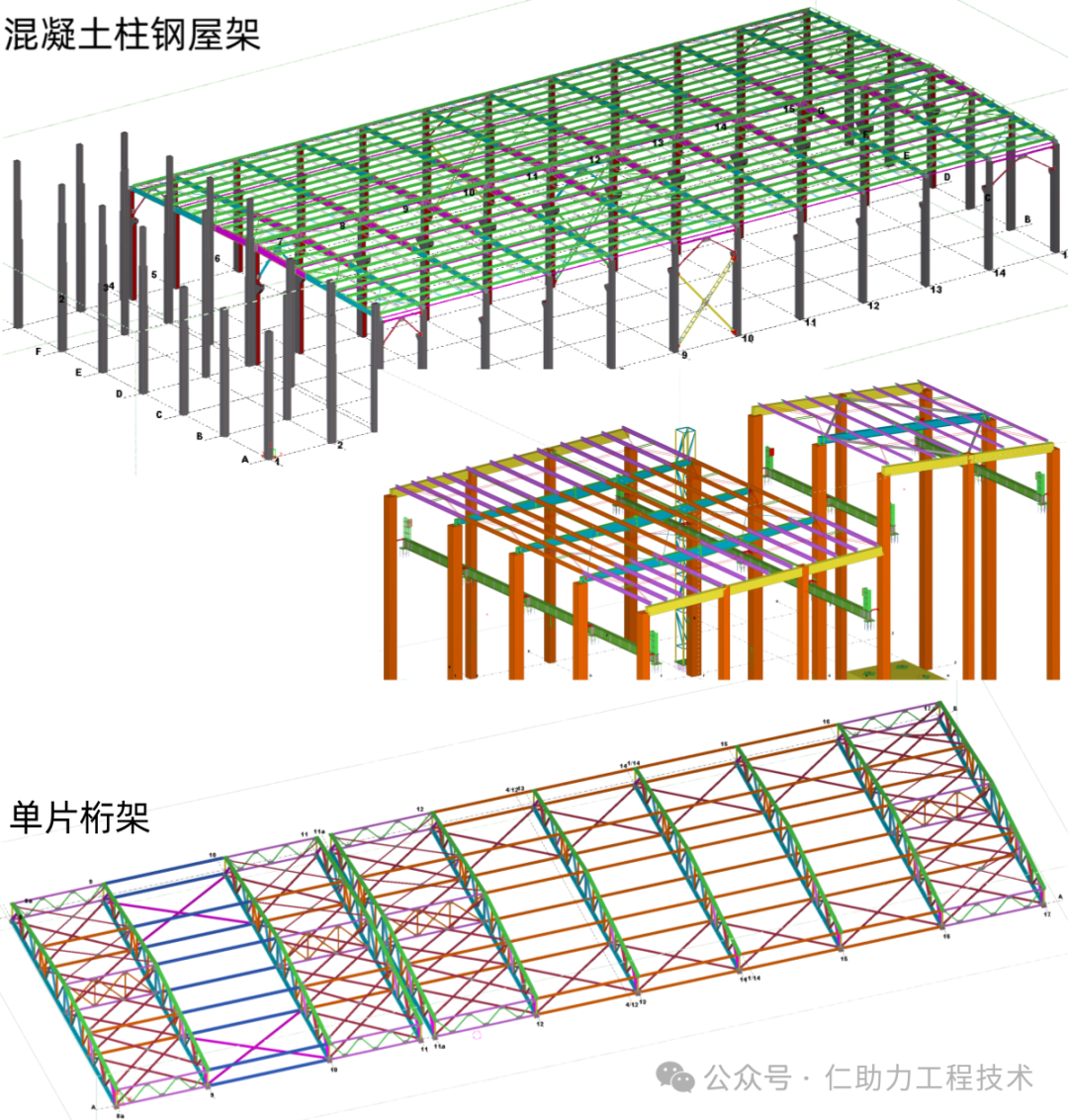

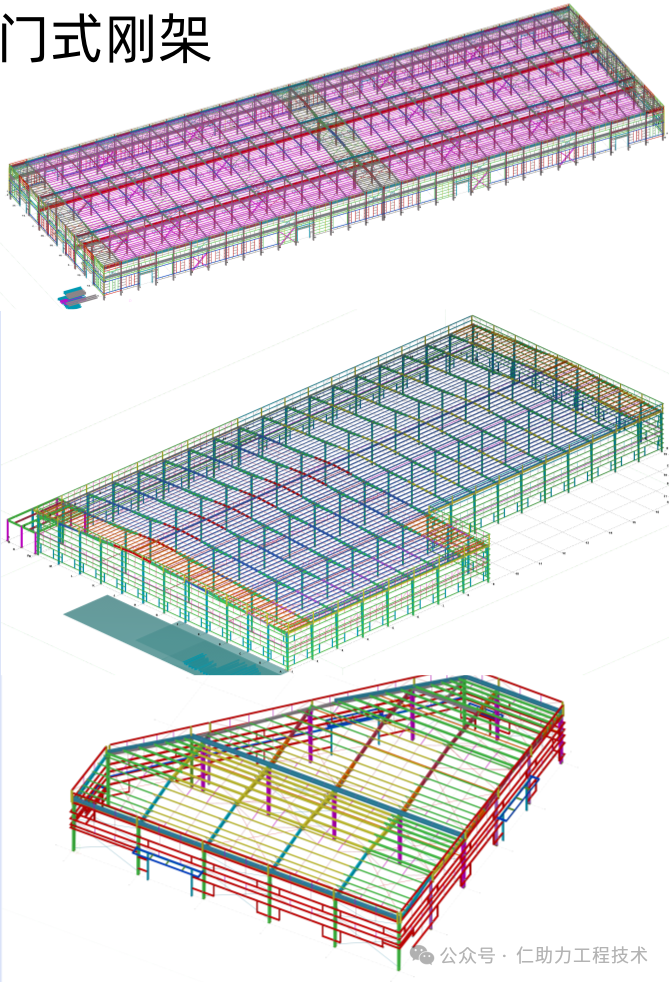

    1、廠房類：多使用門式剛架，也有采用混凝土柱+鋼屋架(單片桁架或鋼梁）組合形式的。特點是跨度大，含鋼量低、建設速度快、可根據使用要求的不同設置夾層或者吊車梁，適合工廠使用。如下圖所示：

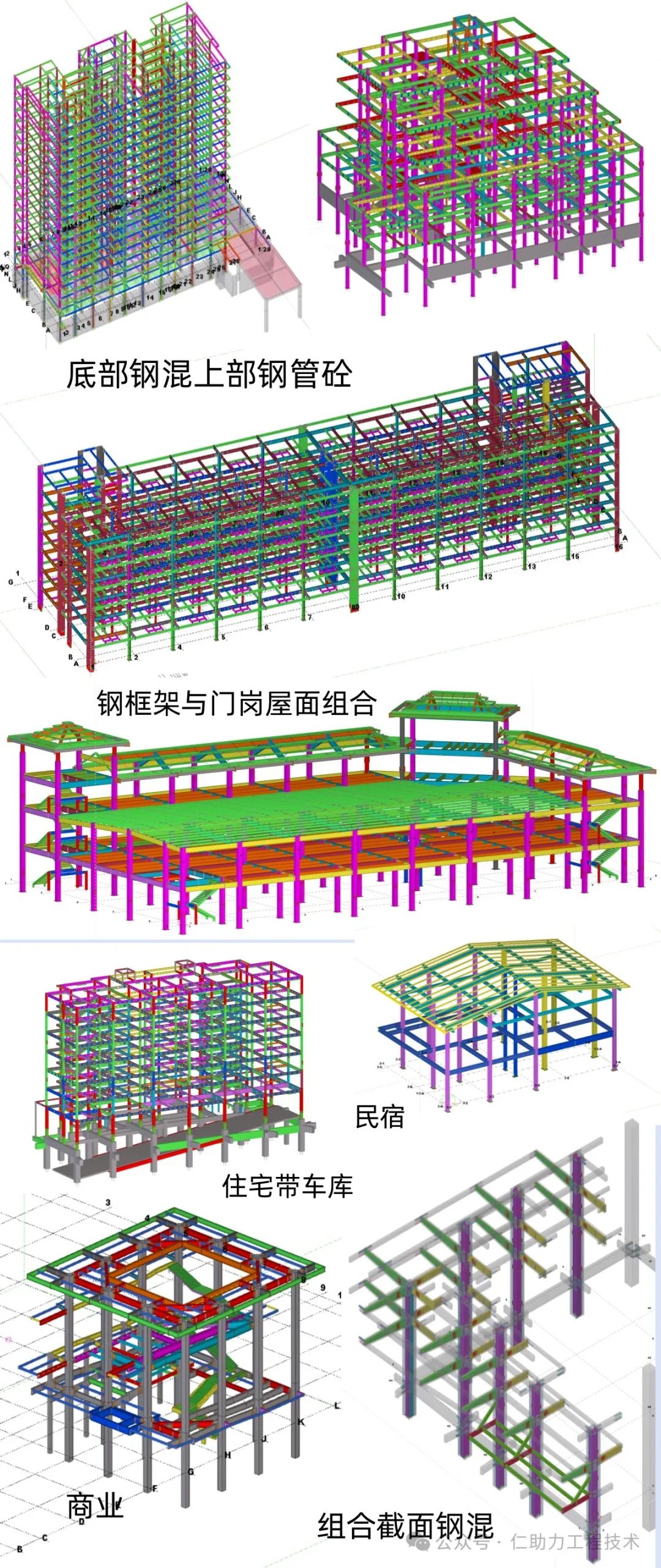

    2、商業住宅類：主結構多使用鋼框架形式，其中多層、民宿等多層結構多使用H型鋼柱，部分帶柱間支撐的形式；高層或大跨度結構多使用矩形、圓管、組合截面作為鋼柱，部分或者全部為鋼混結構。特點是開間布局靈活、結構穩定性好(變形小)、承載力好，適合商業住宅使用。如下圖所示：

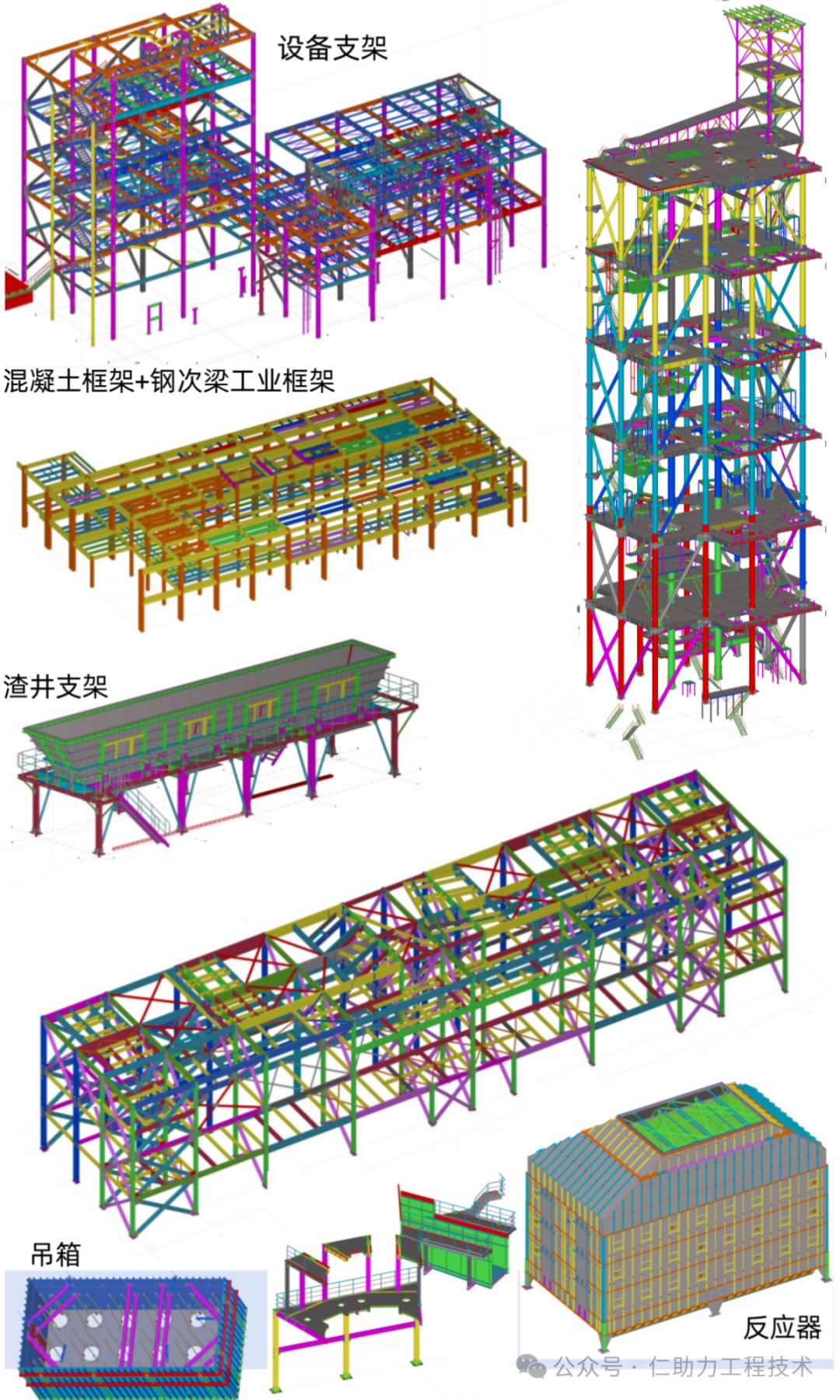

    3、工業框架類：主結構多使用鋼框架形式，部分框架與設備融合，一般配有柱間支撐和水平支撐，大都包含設備支座、單軌吊、花紋板、鋼梯等。特點是多為機械設備支架或架構，結構錯層及截面突變多，便于對工藝設備的支撐及維護。適合電廠、化工廠、鋼鐵廠、海洋平臺等具有大型設備的企業使用。如下圖所示：

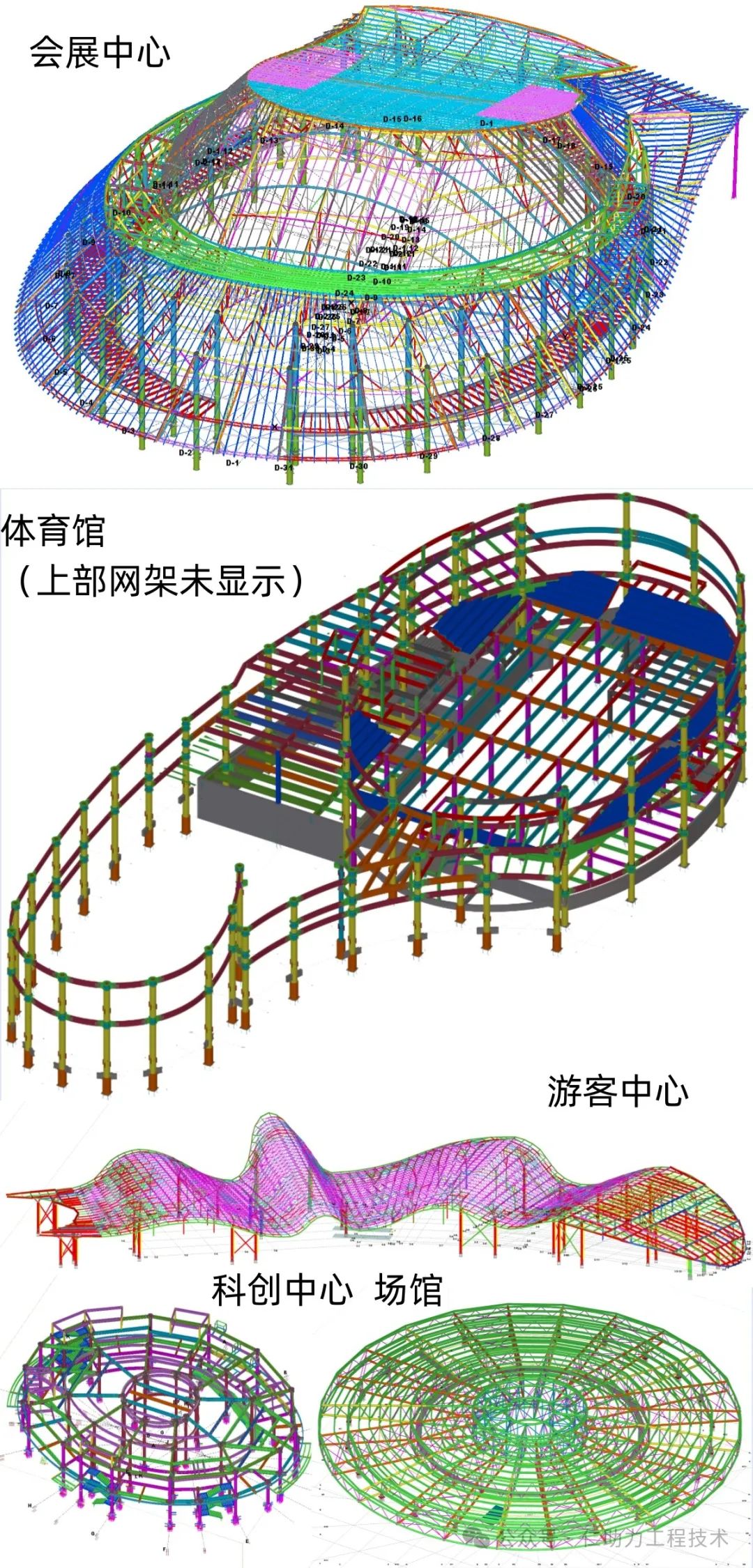

    4、場館類：主結構多為混合結構，一般包含鋼框架、桁架、網架、網殼、鋼混結構、張弦梁結構、旋轉樓梯、雙曲梁等；一般多含曲面造型，包含幕墻、金屬屋面等圍護結構。特點是造型比較獨特、辨識度高、內部各功能區銜接好。適合各類場館、交通站點、科技文化研究中心等地標建筑使用。如下圖所示：

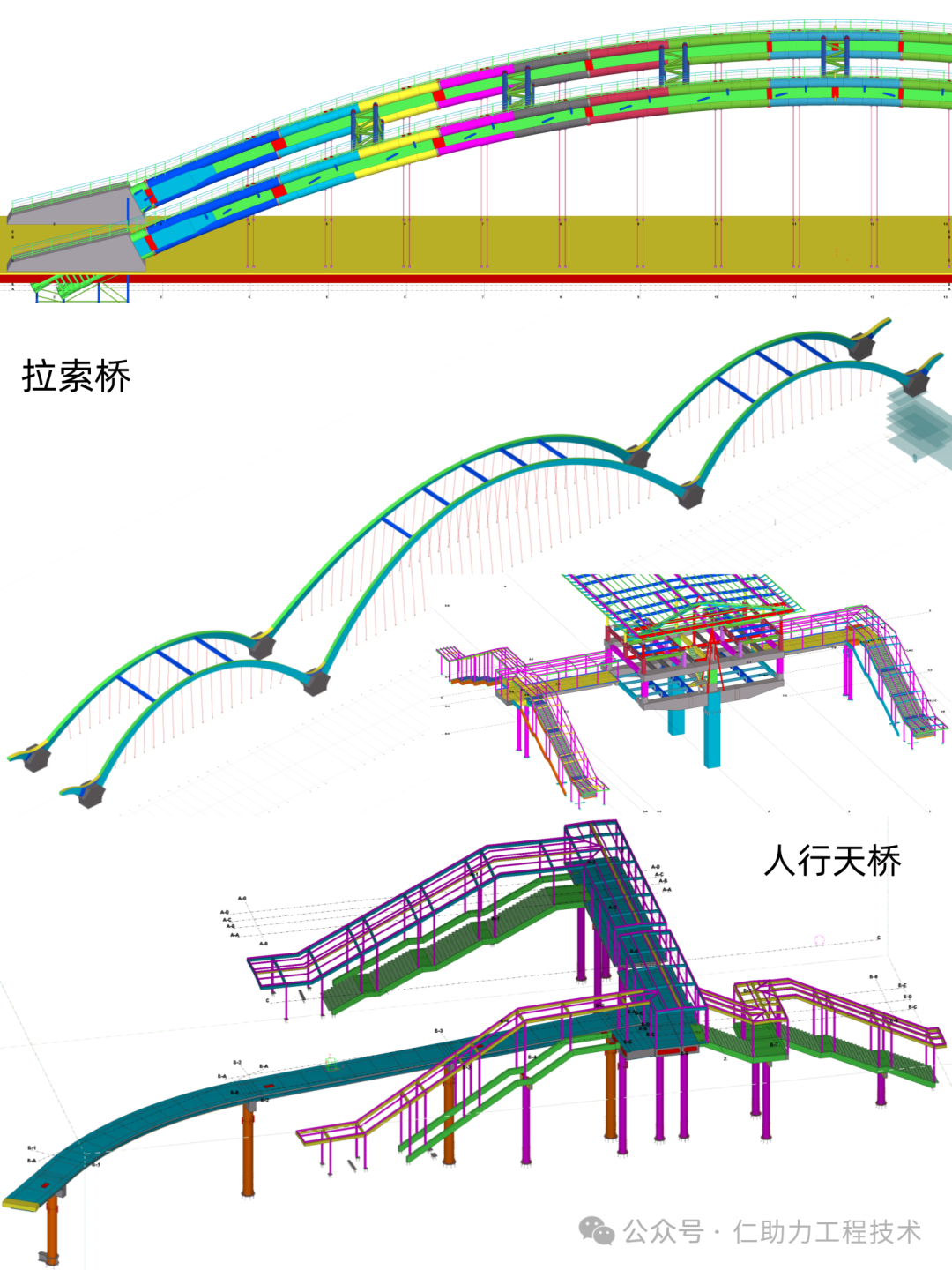

    5、橋梁類：主結構多為懸索橋、拉索橋、桁架橋、箱型橋等，一般高度方向或者水平方向?yàn)榍€。特點是跨度大、結構美觀、工廠預制程度高，現場施工快。適合道路交通跨越河流、山谷、海灣等天塹或者線路交匯處使用。如下圖所示：

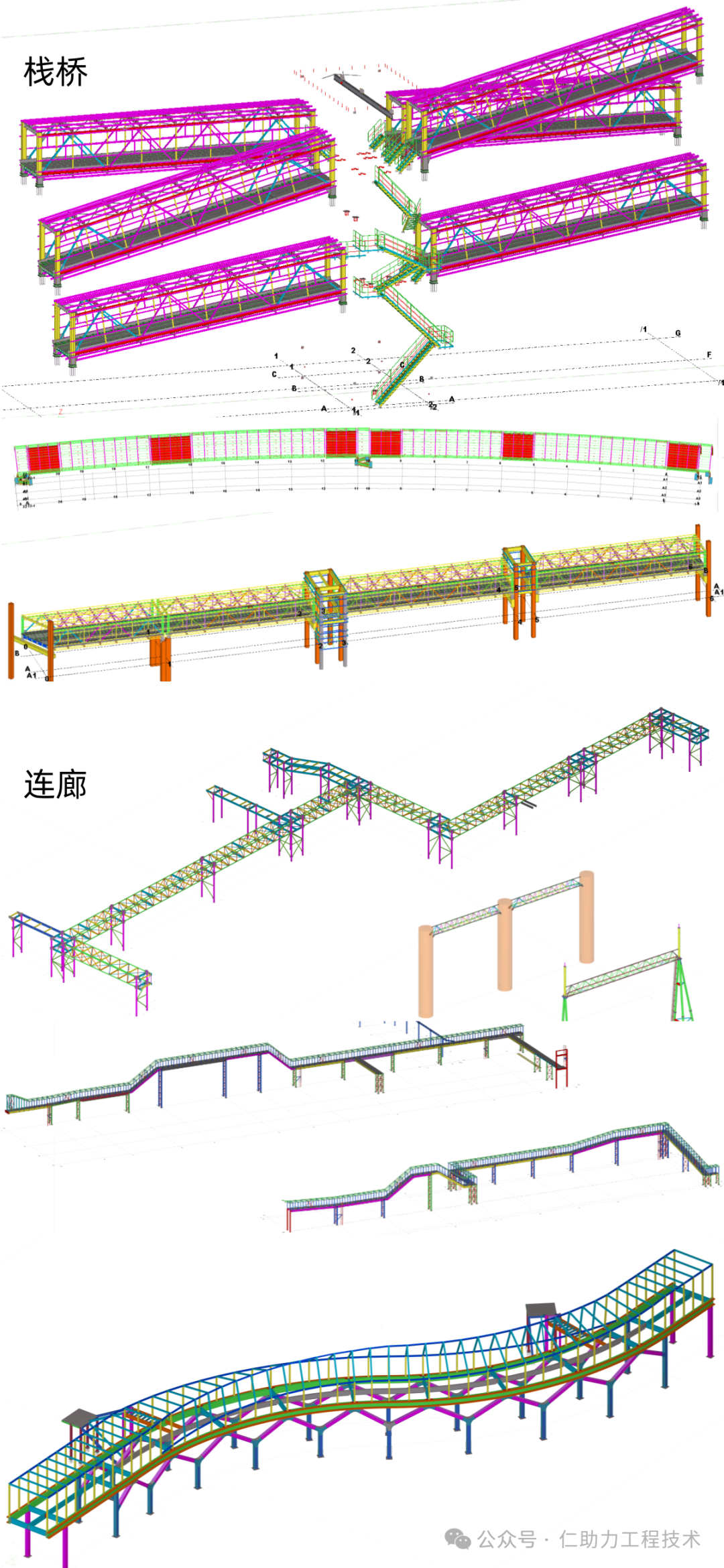

6、棧橋及連廊類：主結構多為桁架或者鋼框梁，一般配有柱間支撐和水平支持，一般跨度方向一端設置為滑動鉸支座或者間隔一定距離設置轉運站等釋放溫度應力構造。特點是一般線路較長、架空、連續、跨度較大。適合各種需要架空輸送或者通行的場景使用。如下圖所示：

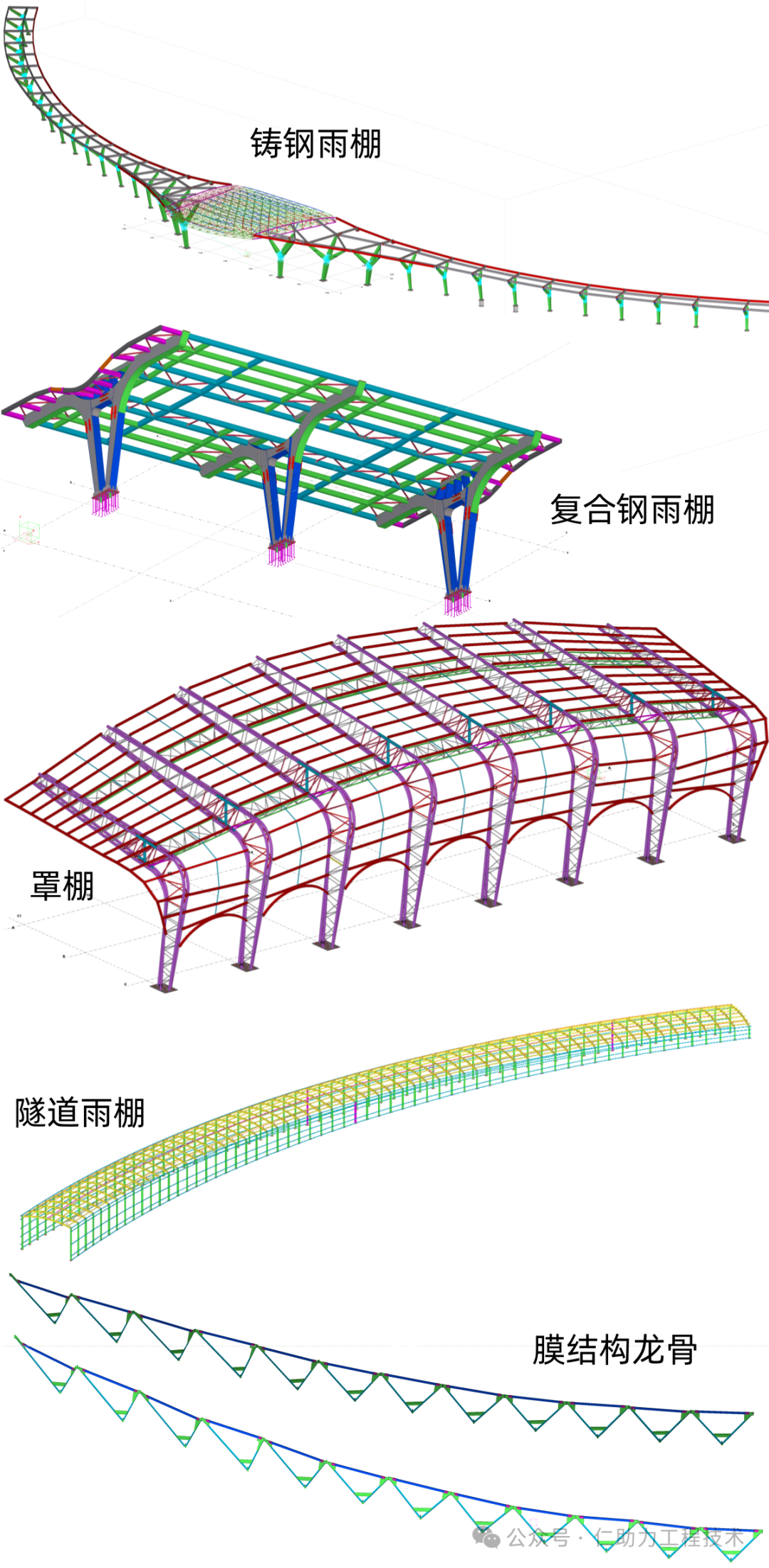

7、雨棚及罩棚類：主結構多為管桁架、異形鋼框架、膜結構、網架等，一般為敞開式結構，鋼柱多為剛接懸臂柱，一般含曲面造型。特點是下部空間大，不遮擋視線，造型美觀。適合體育場看臺、步行街、車站站臺等場景使用。如下圖所示：

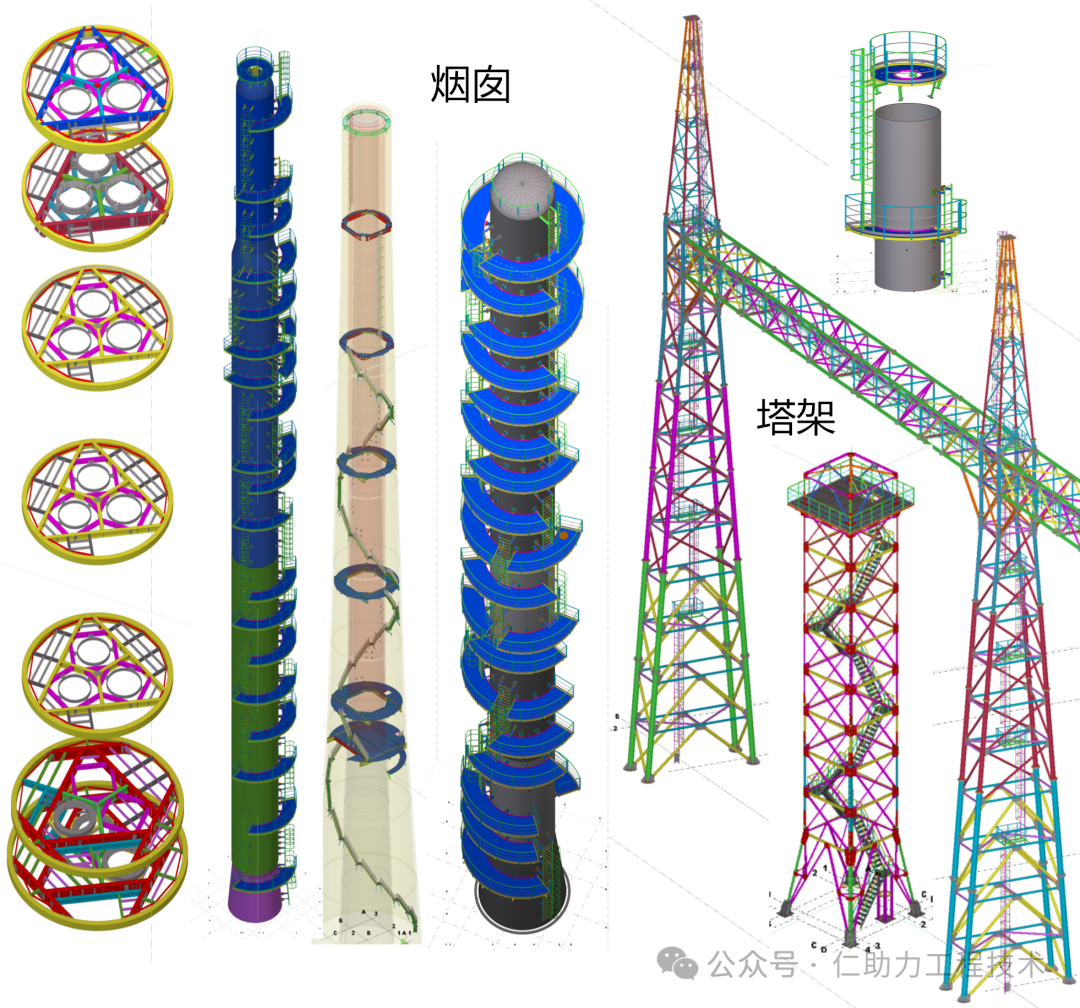

8、塔架及煙囪類：主結構多為塔架、鋼筒或者混凝土筒，一般為高聳結構。特點是塔架桿件多為栓接，施工工期短，煙囪外部結構多由懸挑梁支撐，需焊接，施工難度較大。常見的塔架有輸電塔、監測塔、景觀塔，常見的煙囪鋼結構有筒內平臺及筒外平臺及樓梯。如下圖所示：

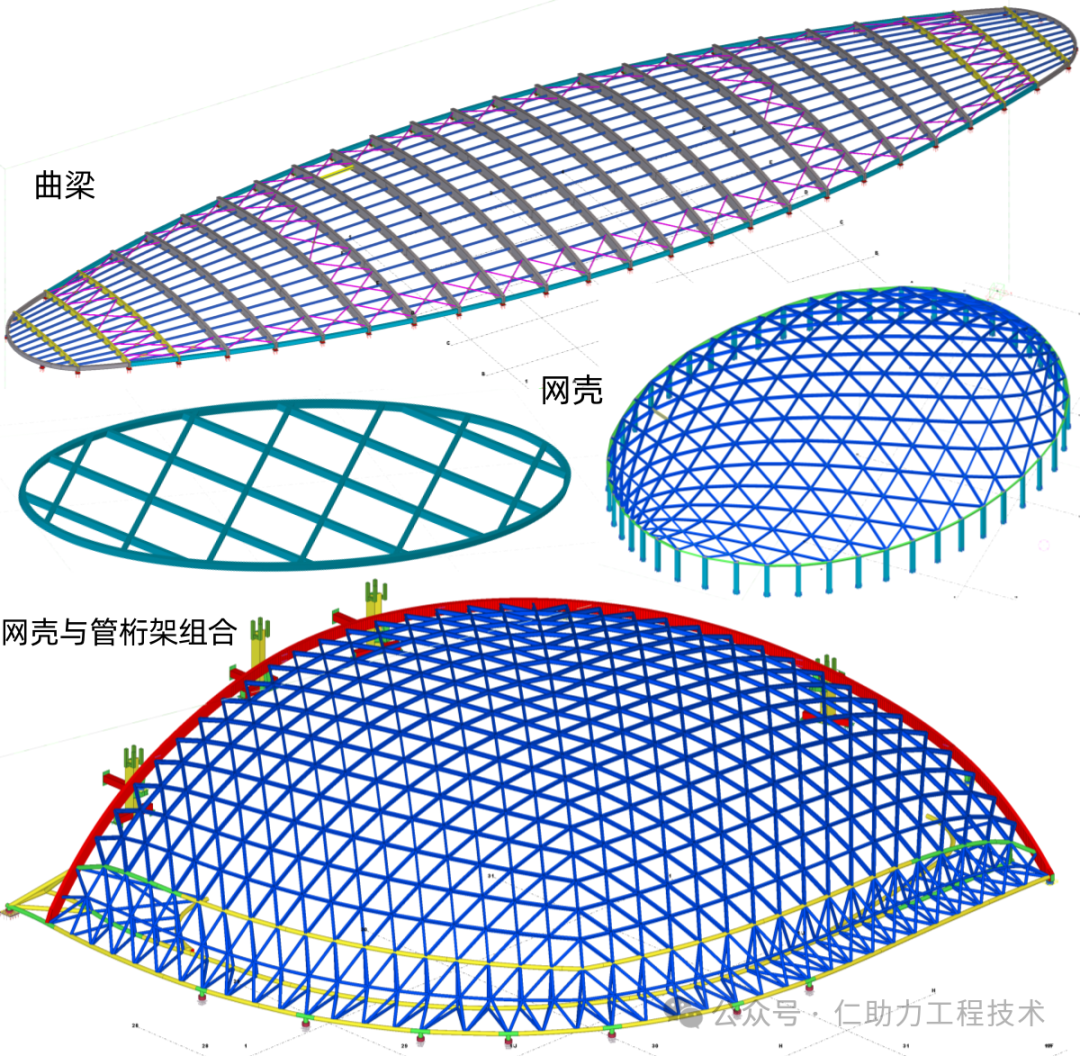

9、采光頂類：主結構多為網架、網殼、簡支梁等，一般為凸面形式鋼屋蓋兼顧排水。特點是兼具美觀和采光作用。適合大型商場、場館、車站等內部大空間補充自然采光的場景使用。如下圖所示：

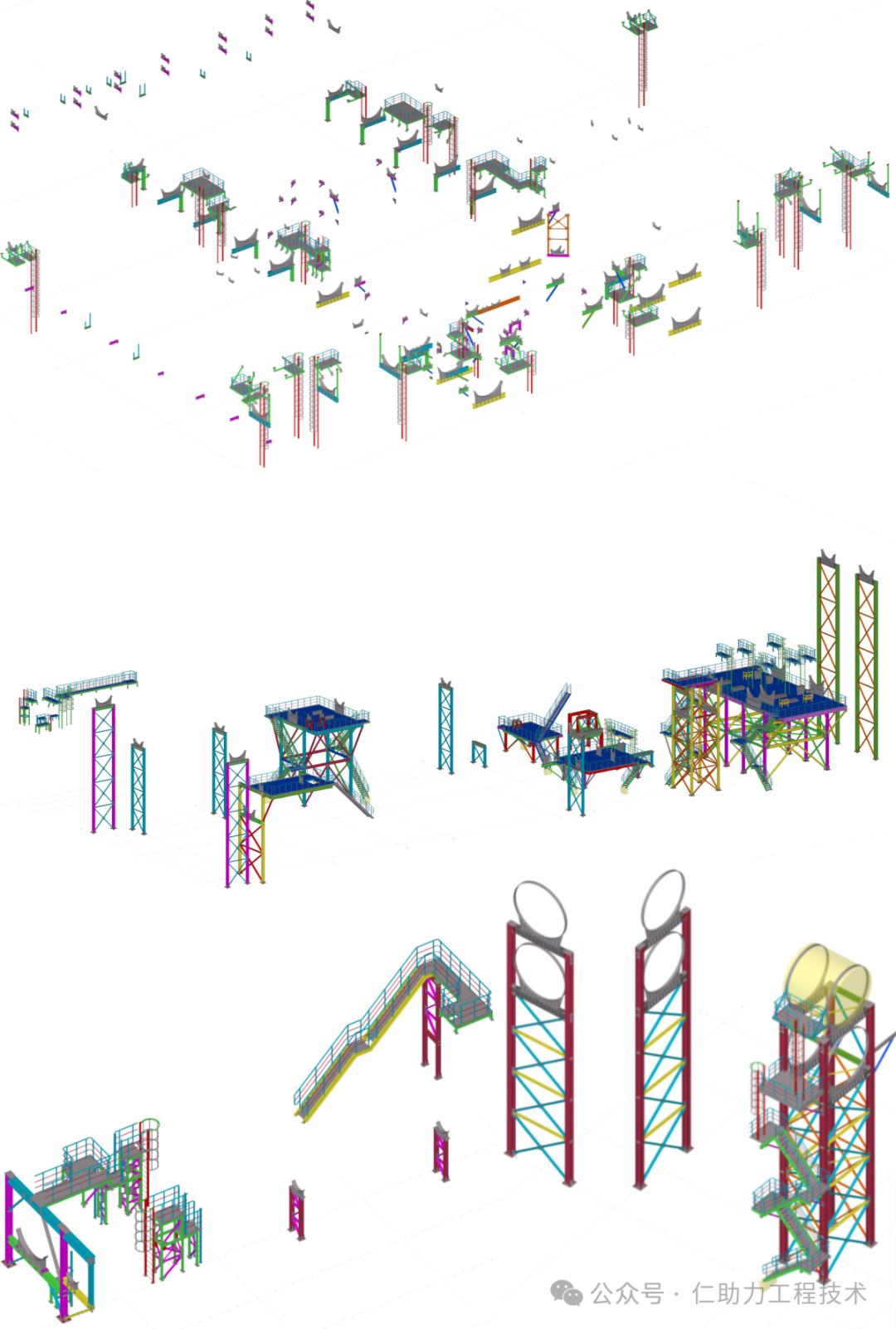

10、零星鋼構件類：主結構多為單片桁架、懸臂梁或者懸臂柱，一般屬于次結構。適合管道支架、吊架、電纜橋架、檢修平臺等使用。如下圖所示：

    因參與的項目有限，有些類型近年來未遇到，可能涵蓋不全，上文僅結合實際深化項目予以描述，如有遺漏還望指正。近年來，我國鋼結構建筑得到飛速發展，項目管理水平得到極大地提高。項目管理者對材料采購控制、施工工序控制、施工工期控制、施工精度控制和施工安全控制等方面要求越來越高；構件的工廠化生產，需要清晰的安裝加工圖紙；材料的市場采購與物流運輸，需要準確的材料清單；規模化的現場安裝，需要合理的安裝順序和供應清單；安裝的精度控制與預調，需要進行模擬仿真；施工過程的安全，需要進行深入驗算分析。在大中型鋼結構項目中，聘請專業的深化設計公司已逐漸成為主流，體現了現代化項目管理體系下的專業化分工要求。

    在此感謝客戶的信任與支持，有幸為客戶助力，也為大家提供一個鑒賞的窗口，謝謝。
